ANAS – Nichtklinische Arzneimittelsicherheit G155, Biberach

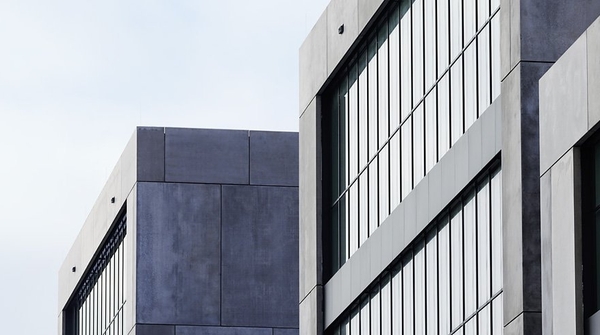

Die Boehringer Ingelheim Pharma GmbH & Co. KG hat ein neues Hochleistungslaborgebäude auf ihrem Betriebsgelände in Biberach an der Riß errichtet. Das Bauwerk gliedert sich in zwei Bereiche: einen zweigeschossigen „Flachbau“ und ein sechsgeschossiges „Turmbauwerk“. Die maximale Höhe der Turmgebäude misst ca. 28 m, der Flachbau ragt ca. 9 m aus dem Erdreich heraus. Das gesamte Gebäude bindet ca. 9,5 m ins Erdreich ein. Durch den Einflussbereich der nahegelegenen Riss, stehen die beiden Untergeschosse komplett im drückenden Grundwasser.

Facts & Figures

Bauherr: Boehringer Ingelheim Pharma GmbH & Co. KG, Biberach
Architekt: Riegler Riewe, Graz
Leistung: Tragwerksplanung
Leistungsphasen: 1-6
Gesamtfläche: 36.000 m²
Fertigstellung: 2012

Standort

Biberach
Deutschland

Das Tragwerk ist als Stahlbeton-Skelettbau konzipiert. Die Geschossdecken sind weitestgehend unterzugslos als punktgestützte Flachdecken entworfen. Die Deckenstärken variieren in Abhängigkeit von den jeweiligen Nutzlasten und der erforderlichen Gebrauchstauglichkeit. Durch die prekäre Grundwassersituation war besondere Sorgfalt bei der Herstellung der Bauwerksdichtigkeit geboten. Hierzu wurden die beiden Untergeschosse als weiße Wanne ausgebildet. Die Gründung erfolgt über eine elastisch gebettete Bodenplatte. Zur Auftriebssicherung wurde das Gebäude dauerhaft mit Zugpfählen im Erdreich verankert.

Besondere Anforderungen wurden an die integrale Abstimmung von Tragwerk und Technischer Gebäudeausrüstung gestellt. Durch das Einfügen eines Zwischengeschosses, welches komplett für die Trassenführung der Gebäudeinstallationen verwendet wurde, konnte eine optimal Andienung der Laborflächen in den Ober- und Untergeschossen erfolgen.
